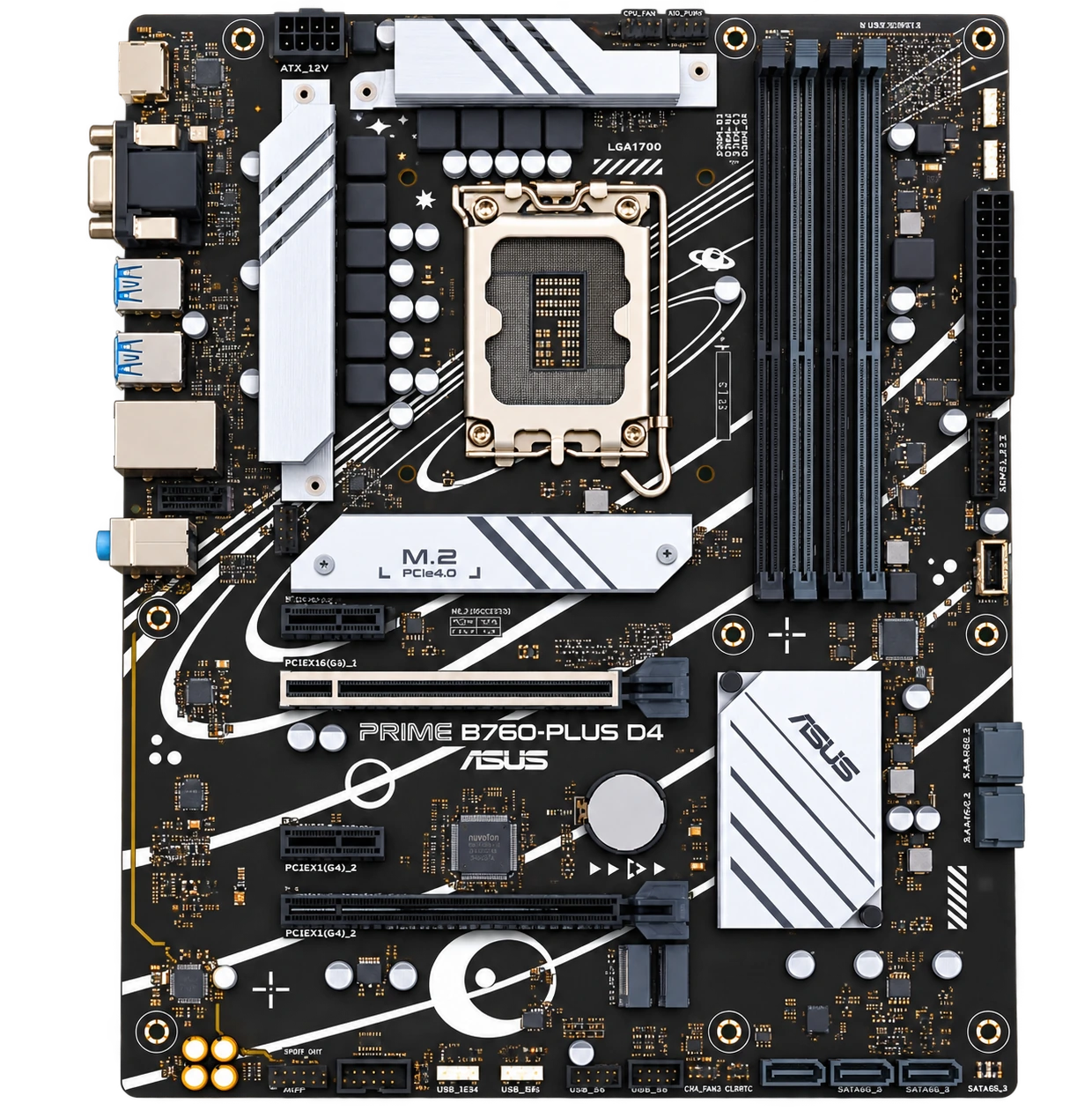

Eniun PC Lab es un simulador educativo e interactivo para aprender a montar un PC. En esta práctica aprenderás a preparar una ASUS PRIME B760-PLUS D4 instalando directamente sobre la placa el procesador, la memoria RAM, el SSD M.2 y el disipador.
Qué vas a aprender
- Preparar el puesto de trabajo con una pulsera antiestática conectada a tierra.
- Instalar un procesador en un socket LGA1700 respetando su orientación.
- Colocar dos módulos de memoria RAM DDR4 en las ranuras recomendadas para doble canal.
- Insertar un SSD M.2 NVMe y fijarlo con su tornillo.
- Montar el disipador de la CPU (la refrigeración del procesador) y conectar su ventilador a CPU_FAN.
Pasos del montaje
- Prepara el puesto de trabajo. Ponte la pulsera antiestática y conecta la pinza a tierra. Tu cuerpo acumula electricidad estática. Una descarga que ni siquiera notas puede dañar un procesador, la memoria o la placa.
- Instalar el procesador. Abre el socket, coloca el procesador y cierra el socket. ¿Por qué instalamos primero la CPU? Con la placa fuera de la caja y sin el disipador ni las memorias instaladas, el socket es más accesible y podemos trabajar con mayor comodidad.
- Instalar la memoria RAM. Prepara las ranuras e instala los módulos. ¿Por qué DIMM_A2 y DIMM_B2? Son las ranuras recomendadas para instalar dos módulos en esta placa y utilizar la memoria en doble canal.
- Instalar el SSD M.2. Inserta el SSD, coloca el tornillo y fija el SSD. ¿Por qué antes del disipador? La ranura M.2 queda cerca del socket y, con el disipador puesto, cuesta llegar a ella.
- Instalar el disipador de CPU. Coloca el disipador, fija el disipador y conecta el ventilador. ¿Por qué instalamos el disipador al final? Una vez instalado, el disipador ocupa bastante espacio sobre la placa y puede dificultar el acceso a los componentes y conectores cercanos.
El manual de la placa base
En un montaje real, el manual de la placa base es la referencia para instalar y conectar correctamente los componentes. Cada placa puede tener indicaciones diferentes.
Esta práctica sigue las indicaciones del manual de la ASUS PRIME B760-PLUS D4, pero es una simulación con fines educativos: algunas posiciones y medidas son aproximadas.
Cuando montes un equipo real, consulta siempre el manual de tu placa.
El progreso se guarda en este navegador. Al terminar puedes revisar el montaje y consultar la información técnica de cada componente.
